電子工作に初めて取り組まれる方向けに、Arduinoを使った回路図を見て、ブレッドボード上に配線する方法を紹介します。

はじめに

私が初めて電子工作に取り組んで、まず困ったのは「回路図をみても何をどうすれば良いのかわからない」でした。当時はブレッドボードすら使ったことが無かったのです。
そこで、とっかかりとして、Arduinoを使った簡単な回路図をブレッドボード上に反映して、動作を確認する流れを紹介します。

サンプル回路のスイッチを押している写真
完成写真

小規模でも何かを完成させると、小さな成功体験になります。すると専門書を読む気力が出てきて、次のステップに進む足掛かりになりますよ。

Arduinoの入手について

電子工作をこれから始める方は、キットを買うと一気に最低限の実験環境が整って楽です。

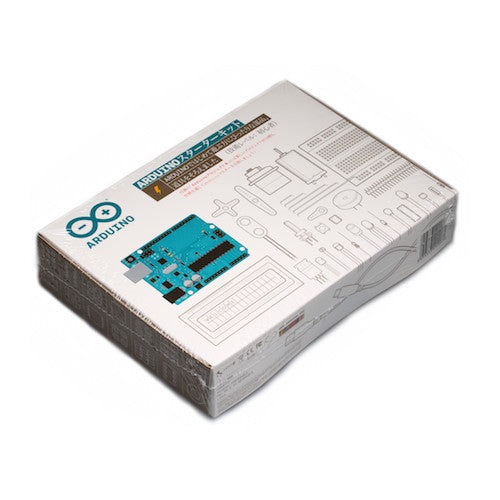

例えば、以下のArduino入門キットはArduino本体はもちろん、ガイドブックやブレッドボード、ワイヤ、LEDや抵抗などが色々入っています。

▼ Arduino、そして電子回路に初めて触れる方向けの本があります。回路はイラストの配線図として描かれているので、抵抗なくとっかかりとして読み物のように読めると思います。
巻末にリファレンスもついているので、手元に置いておくとプログラミング時にさっと確認できます。

サンプル課題

まず、サンプル課題としてこんな回路図を描いてみました。
ArduinoにスイッチとLEDを接続して制御するシンプルな回路です。

ArduinoにスイッチとLEDを接続した回路図

なおこの回路図だけでは、スイッチを押すとどんな動作をするのかは断定できません。

「スイッチを押すと、何が起きるか?」の指令を出すのは、Arduinoの役割です。
指令内容は、ユーザーが別途コードを書いて、予めArduinoに書き込んでおく必要があります。

ちなみに次項でコードを紹介しますが、今回は「スイッチを押すと、LEDが2回点滅する」という動作にします。

まず、Arduinoに指令を書き込む

Arduinoだけの状態で、付属のUSBケーブルでPCに接続して、回路の動作のためのコードをArduinoに書き込みます。

Arduino IDEをインストールする

書き込むためのソフト(Arduino IDE)は、Arduinoの公式サイトからダウンロードできます。

色々なバリエーションがありますが、この記事ではArduino IDE 1.8を使っています。

Software
Open-source electronic prototyping platform enabling users to create interactive electronic objects.

ソフトの使い方は、公式サイトのリファレンスがわかりやすいです。
▼ 以下のページのQUICKSTART GUIDE をクリックして、Arduino IDE 1.8 をクリックするとソフト使用の流れを見られます。

UNO R3 | Arduino Documentation | Arduino Documentation
The Arduino UNO is the best board to get started with electronics and coding. If this is your first experience tinkering with the platform, the UNO is the most ...

ボードにコードを書きこむ

あとはArduinoとPCを付属のUSBケーブルで接続し、IDEを立ち上げて、ボードにコードを書きこみます。
まず左端のチェックボタンを押すと、文法のエラーなどが検出されます。修正が済んだら、右の矢印ボタンを押すと、コードがボードに書き込まれます。

Arduino IDEのスクリーンショット
Arduino IDEのスクリーンショット

書き込むプログラムは、今回の動作では以下の通りです。

//ボタンをおすと、点滅を2回繰り返す。

#define PBSW 2           // SWのピンNo.
#define LED 8            // LEDのピンNo.
int state = 0;
int sw=1,old_sw=1;

void setup() {
  pinMode(PBSW,INPUT);
  pinMode(LED, OUTPUT);
}

void loop() {
  sw=digitalRead(PBSW);
  if(sw==0 && old_sw==1) {       // SWに変化があったらステータスに記録。
      state = 1;
      delay(50);                // デバウンス
  }
   old_sw = sw;
   if(state == 1) {
      for (int i=1; i<=2; i++){
        digitalWrite(LED, HIGH);         // LED点灯
        delay(500);
        digitalWrite(LED, LOW);          // LED消灯
        delay(500);
      }
      state = 0;                  // 処理が終わったので、ステータスを初期状態に戻す
   }
 }

ブレッドボードを観察

▼ 部品は、ブレッドボードに搭載します。

ブレッドボードの写真
ブレッドボードの写真

ブレッドボードがあると、半田付け無しで回路を配線することができ、とても便利です。

▼ 導通している部分に線を引いてみました。
電源とGNDラインとして横1行ずつ、部品設置部分は、a~e の5行×30列、f~j の5行×30列 が内部でそれぞれ繋がっています。

ブレッドボード内部の導通箇所

上下の 電源・GNDライン は導通していないので、両方に配線する場合はジャンプワイヤなどで接続する必要があります。

また、穴がビッシリ隣り合っているので、挿す部分を間違えないよう、ご注意ください。

電源とGNDを接続

では、早速配線していきます。

まず電源とGNDを配線します。とりあえずブレッドボードの+と-の行に、それぞれジャンプワイヤを差し込みます。

ブレッドボードの電源・GNDラインにジャンプワイヤを接続

今回の回路では、Arduinoで作られた5Vを供給するので、Arudinoの5Vピンと、ブレッドボードの電源ラインをワイヤで接続します。

そして、GNDはArduinoのGNDピンと接続します。

Arduinoへの差し込み先を絶対に間違えないようにしてください。
ショートするなどしてArduinoが破損する可能性があります。
(他のピンと隣り合っていて分かりづらいかもしれませんが、ラベルを見ながら落ち着いて作業して下さい)

電源部の差込口拡大写真

部品を載せる。回路図をそのまま反映する気持ちで

部品を載せました。

回路図と、ブレッドボードに載せた部品を比べるとこんな感じ。
回路図をそのままボードに実現するようなイメージです。

回路図でつながっている箇所は、ブレッドボード上でも必ずつなげるようにします。

例えば、回路図ではスイッチもLEDもGNDに接続されています。
この場合、各部品をブレッドボードのGNDラインに接続して、更にブレッドボードとArduinoのGNDと接続します。

ちなみに、GNDのブレッドボード内の配線はジャンプワイヤでも良いですが、スズメッキ線を使うとスッキリして、見やすくなります。
(下図の矢印部分)

スズメッキ線を使うと配線がスッキリする

▼ スズメッキ線は、電子工作関連のショップで購入できます。

スズメッキ線(0.6mm 10m): パーツ一般 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,マイコン,電子工作スズメッキ線(0.6mm 10m)秋月電子通商 電子部品通信販売

Arduino本体に電源を供給する

配線が終了したので、Arduino本体に電源を供給します。
Arduino unoの推奨入力電圧は7-12Vなので、9Vのスイッチングアダプターを接続します。
乾電池でも構いませんが、個人的にはスイッチングアダプターの使い勝手が良いので使っています。

9V出力のスイッチングアダプタ
9V出力のスイッチングアダプタ

▼ スイッチングアダプターは、秋月電子などで購入できます。

スイッチングACアダプター 9V1.3A: 電源一般 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,マイコン,電子工作スイッチングACアダプター 9V1.3A秋月電子通商 電子部品通信販売

▼ Arduino UNOの仕様
(Tech specsに推奨入力電圧などが記載されています。)

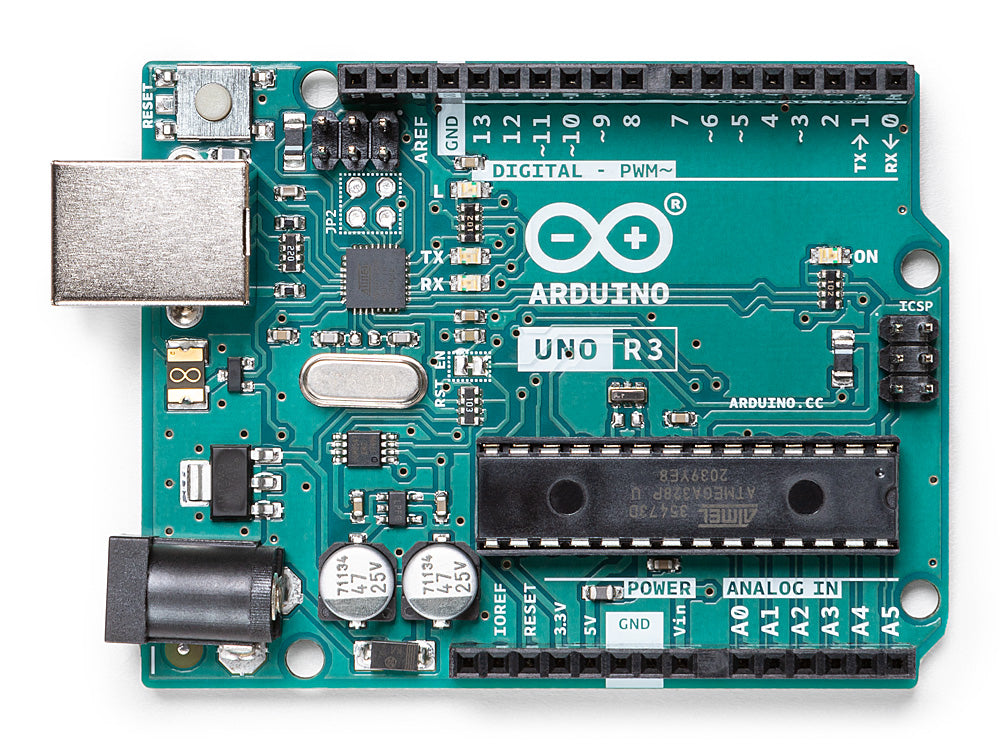

Arduino Uno Rev3
Arduino Uno is a microcontroller board based on the ATmega328P (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analo...

配線完了

これで、一通り部品を接続できました。

サンプル回路配線完了写真
サンプル回路配線完了写真

動作を確認する

では、動作を確認してみます。

スイッチを押すと、LEDが2回点滅します。
成功です。

arduinoでLED点滅実験

これで、この記事の作業は終了です。
